Fachausschuss FAS des BVA informiert. Teil 2

Der neue Audi A6 (Modelljahr 2018, Auslieferung ab September 2017) wird eines der ersten Großserienfahrzeuge mit hochautomatisierten Fahrfunktionen sein!

Das bedeutet, dass bereits ab diesem Jahr Fahrzeuge mit Automatisierungsgrad der Stufe 3 auf unseren Straßen zu finden sein werden.


Während die verschiedenen Fahrerassistenzsysteme dem Autofahrer bisher schon teilautomatisierte Funktionen boten, vollzieht Audi hier nun den nächsten Schritt mit weitreichenden Auswirkungen: Der Fahrer drückt die Taste „ai“ (artificial intelligence = künstliche Intelligenz) am Armaturenbrett, das Lenkrad zieht sich zurück und das Fahrzeug fährt tatsächlich alleine – und der Fahrer ist erstmals, im Falle eines Unfalls, wirklich aus der Verantwortung! Diese geht an den Fahrzeughersteller über, da der Fahrer das System nicht mehr dauerhaft überwachen muss.

Quelle: VDA Webseite www.vda.de

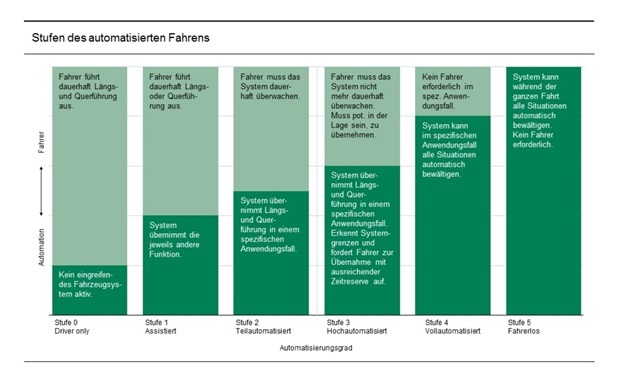

Mit der Einführung der „ai“-Taste ist der Sprung von Stufe 2 (teilautomatisiert) zu Stufe 3 (hochautomatisiert) Realität geworden. Hierdurch ändert sich nicht nur die Haftungsfrage für den Fahrer, sondern auch für den „Fachbetrieb“ im Falle eines Scheibenaustauschs. Kommt es zu einem Unfall wird der Hersteller das Fahrzeug überprüfen und jeden nicht „fachgerechten“ Eingriff feststellen! Als nicht fachgerecht wird in dem Fall jegliche Arbeitsausführung gelten, welche nicht den Herstellervorgaben entspricht.

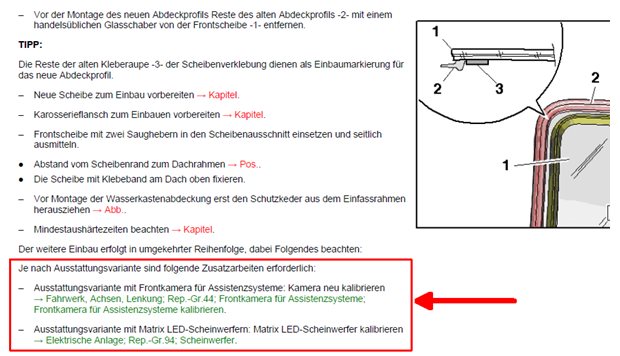

Der Fahrzeughersteller definiert in seiner Original-Reparaturanleitung unter anderem welche Arbeiten im Zusammenhang mit dem Ersatz der Windschutzscheibe durchzuführen sind. Diese Herstellervorgabe enthält für Fahrzeuge mit FAS-Systemen weit mehr als die bloße Anleitung zum Aus- und Einbau inkl. den einzuhaltenden Abmessungen. Konkret werden darin zum Beispiel die „erforderlichen Zusatzarbeiten“ benannt, nachfolgend dargestellt am Beispiel des Audi A4 ab Baujahr 2015 (Typ B9):

Quelle: ALLDATA (www.alldataeurope.com)

Bei diesem Fahrzeug muss also nicht nur die auf der Windschutzscheibe verbaute Frontkamera kalibriert werden, sondern auch die Matrix LED-Scheinwerfer. Die Nichtdurchführung einer oder aller Zusatzarbeiten stellt ganz eindeutig einer Verstoß gegen die Herstellervorgabe dar. Den Nachweis der korrekten Durchführung sollte der Fachbetrieb jederzeit anhand der gespeicherten Kalibrierungsprotokolle seiner Diagnosesoftware führen können. Unabhängig davon werden sämtliche Kalibrierungsvorgänge (mit Datum und Uhrzeit) im Steuergerät dokumentiert. Das heißt im Umkehrschluss, dass auch eine nicht durchgeführte Arbeit durch den Hersteller sehr leicht nachzuweisen ist.

Die Einhaltung der Herstellervorgaben ist also der einzige Weg, um unkalkulierbare Haftungsrisiken für den eigenen Betrieb zu vermeiden!

Darüber hinaus muss es im Interesse eines jeden Autoglas-Fachbetriebs liegen, das Fahrzeug nach getaner Arbeit dem Kunden in einem einwandfreien und verkehrssicheren Zustand zu übergeben. Hierbei wird sich der Arbeitsbereich des Autoglasers deutlich über den Scheibenrand hinaus bewegen müssen.

Das vorgenannte Beispiel zeigt, dass verschiedene Systeme in Abhängigkeit zueinander stehen und dass die isolierte Betrachtung der Frontkamera alleine nicht ausreichend ist. Aufgrund des Zusammenspiels der Systeme, der geforderten Ausfallsicherheit und der notwendigen Plausibilisierung der Sensordaten muss also in unserem Beispiel, unter gewissen Voraussetzungen, auch das im vorderen Stoßfänger verbaute Radarsystem und die demnächst verbauten Laserscanner neu kalibriert werden. Dieser Sensorfusion trägt der Fahrzeughersteller Audi Rechnung, indem im neuen A6 ein einziges zentrales Steuergerät für alle Assistenzfunktionen zum Einsatz kommt. Das Audi zFAS (zentrales Fahrerassistenz-Steuergerät) ersetzt die bisher einzeln und schrittweise ins Fahrzeug hinzu gekommenen Steuergeräte der diversen Komfort- und Sicherheitsfunktionen. Die Informationen der einzelnen Sensoren werden dabei nicht mehr von unterschiedlichen Steuergeräten verarbeitet, sondern zu einem Datenstrom gebündelt. Durch diese Fusion der Sensordaten in einem zentralen Steuergerät kann ein hochgenaues Bild der Umgebung errechnet werden.

Die Sensorfusion und die Einführung zentraler Steuergeräte geben also eine klare Richtung vor: Da moderne Fahrassistenzsysteme für die Auswertung einer Situation mit Informationen von verschiedenen Sensoren arbeiten, ist auch im Falle der Kalibrierung stets der Zusammenhang dieser Systeme zu beachten.

Lesen Sie in Teil 3 unserer Serie:


• Welche Sensoren und Systeme sind für den Autoglaser relevant?
• Bauliche und technische Anforderungen an die Kalibrierungsumgebung
• Handlungsempfehlungen für den Autoglasfachbetrieb

Über den Fachausschuss Fahrerassistenzsysteme (FAS): Seit 2012 befasst sich der Bundesverband Autoglaser e.V. (BVA) aufgrund der rasanten technischen Entwicklungen am Markt insbesondere mit der Thematik Fahrerassistenzsysteme. BVA-Mitglieder haben den "Fachausschuss Fahrerassistenzsysteme (FAS)" gegründet, der sich regelmäßig über Neuerungen auf diesem Gebiet sowie spezielle Lösungen der Diagnostik und Reparatur für Autoglaser austauscht. Der FAS-Ausschuss bietet BVA-Mitgliedern Unterstützung bei Fragen und Informationsbedarf rund um dieses Thema.

Wenden Sie sich bei Fragen zum Thema Fahrerassistenzsysteme an die BVA-Geschäftsstelle (www.bundesverband-autoglaser.de) oder direkt an den FAS-Ausschuss fas@bundesverband-autoglaser.de.

Autor: FAS-Fachausschuss im BVA e.V.
